Membuat Jaringan Peer to Peer dan Test Koneksi

,
Yang pertama kita siapkan bahan yang di butuhkan seperti:
  1. Kabel UTP
  2. Connector RJ45
  3. Tang Crimping
  4. Lan Tester

Kupas kulit kedua ujung kabel ± 3cm
Lalu luruskan dan susun kabel sesuai dengan urutannya yaitu
Putih Oren – Oren – Putih Hijau – Biru – Putih Biru – Hijau – Putih Coklat – Coklat (Straight)
Bila kabel sudah tersusun dengan benar potong ujun kabel agar rata.
Lalu masukan Connector RJ 45 (pastikan kembali sususan kabel telah benar).

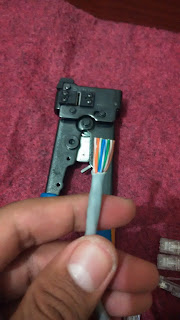

Lalu crimping connector menggunakan tang crimping (dan pastikan kulit kabel ikut terjepit pada Connector RJ45 agar lebih kuat)
Lalu pada ujung kabel lainnya menggunakan susuan Cross (karena saya akan membuat kabel Cross)
Putih Hijau – Hijau – Putih Oren – Biru – Putih Biru – Oren – Putih Coklat – Coklat (Cross)
Setelah kedua ujung sudah ter-crimping, kita tes menggunakan lan tester
Dan pastikan lampu indikator menunjukan nomer yang benar yaitu
Master                 Remote
1                              3
2                              6
3                              1
4                              4
5                              5
6                              2
7                              7
8                              8










Setelah itu kita coba pasang ke komputer/laptop
Lalu kita beri IP pada komputer 192.168.1.1/255.255.255.0 dan pada komputer satu lagi 192.168.1.3/255.255.255.0
Bila indikator sudah Connected lalu kita coba ping,
Buka CMD lalu ketik Ping 192.168.1.3
Bila di ping sudah replay menandakan kedua komputer sudah terhubung.
Lalu kita mencoba untuk file sharing:
Klik Start>run>\\ketik ip yang ingin kita tuju.

File Sharing:


Test Koneksi:
